EL SOFTWARE "FLUX" - DESCRIPCIÓN

El software de adquisición y gestión fechas "FLUX" permite de efectuar una prueba de medida caudal al banco de flujo SOFT-ENGINE de modo extremadamente rápido y de analizar al por menor los resultados, por gráficos, tableros, valores de pico y lector curva.
Se parte elegiendo el tipo de prueba principal, es decir aspiración, escape y prueba de verificación rápido.
Por las primeras dos pruebas es preguntado de elegir el tipo de flujo (flujo directo, flujo inverso o ambos) el método de cálculo del coeficiente de flujo (elección entre ningún cálculo, cálculo basado sobre el diámetro sede válvula, basado sobre el diámetro del cilindro, basado sobre la superficie lateral o todos), los datos sobre las válvulas, los valores de las presiones (hasta seis presiones constantes) y los puntos de levantamiento válvula de considerar durante la prueba (valor máximo y paso constante o bien hasta 100 valores cualquiera). Por la prueba de verificación rápido, en cambio, basta ya sólo comunicar los valores de presión. Por todos los tipos de prueba, los datos ambientales son adquiridos directamente por la estación meteo automática. Luego se realiza la prueba, durante el que, a cada levantamiento selecta con el adecuado instrumento, es suficiente dar al software un OK: la presión, por el inverter es estabilizada y el sensor registra el valor del caudal, mientras que el algoritmo de cálculo selecto provee el valor correspondiente del coeficiente de flujo. La comunicación PC - electrónica es de tipo USB. Al término comparecen los gráficos de caudal, coeficiente de flujo y temperatura: ellos pueden ser visualizado en función de la levantamiento, de la relación H/D (Levantamiento / Diametro de la sede válvula o del cilindro según la fórmula selecta), y del rincón de manivela, si insertara.
El software tiene muchos instrumentos para analizar las curvas de los tamaños adquiridos: el "lector curva", capaz de conseguir un valor en cualquier punto de la curva con precisión al céntesimo; son enseñados el valor de pico y el valor mediano del gráfico a vídeo, posibilidad de cambiar la escalera del gráfico, utilizar el zum y cambiar los tamaños de referencia (= del eje X). Muchas pruebas efectuadas pueden ser abiertos al mismo tiempo, opción "compara", y confrontados; las comparaciones son enseñadas sobre los instrumentos de análisis y sobre todo sobre los tableros (comparación directa de los tabulados). Por fin, la prensa del gráfico reconduce no sólo el diagrama, sino también los notas con los principales datos insertados y calculados; la elección de cuál notas imprimir es posible personalizando la hoja de prensa.
El software es compatible con los sistemas Windows 98, ME, 2000, NT, XP.



¡NOVEDAD! ¡Ahora el software también permite de efectuar el análisis de las turbulencias con la nueva prueba "SWIRL", por culatas de motores diesels y turbodiesels!



Resumiendo, el software permite de:

Efectuar las pruebas de:

  • Aspiración;

  • Escape;

  • Verificación rápido



Por las pruebas de aspiración y escape es posible medir:

  • El flujo directo;

  • El flujo inverso;

  • Ambos.



El software mide directamente:

  • El caudal;

  • La Temperatura del flujo;

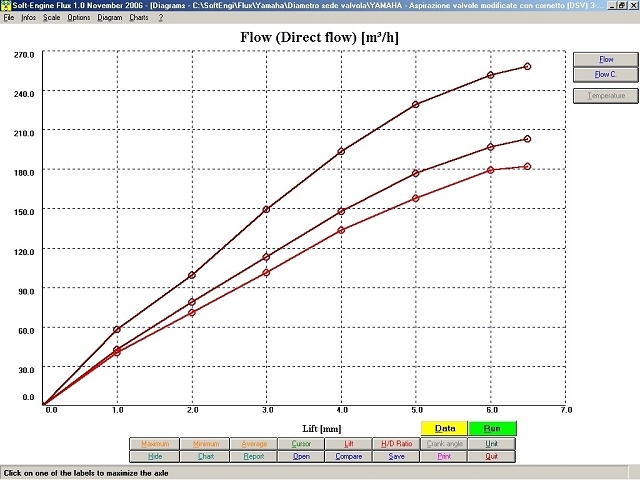

Flux: Gráfico del caudal. Todos los instrumentos principales están disponibles por pulsadores

y de calcular:

  • El Coeficiente de Flujo según estas modalidades:

    • ningún cálculo;

    • cálculo basado sobre el diámetro sede válvula;

    • cálculo basado sobre el diámetro del cilindro;

    • cálculo basado sobre la superficie lateral;

    • todos (en este caso comparación de los tres coeficientes de flujo calculados).



La levantamiento puede ser impuesta a paso:

  • Fijo

  • Variable (en este caso, introducir directamente los valores de levantamiento en un tablero)

Se pueden insertar de 1 a 6 valores de presión constante al que el flujo tiene que ser llevado durante la prueba.





Posibilidad además de insertar:

  • El valor du rincón de manivela por cada levantamiento;

  • La relación H/D dónde H es l'levantamiento y D puede ser:

    • Diámetro sede valvula,

    • Diámetro cilindro o bien

    • Nada (en este caso el correspondiente tamaño calculado, es decir la "relación H/D", es inhabilitado)

según el método de cálculo elegido por el coeficiente de escape. Estos tamaños son útiles como referencia horizontal de los gráficos, su inserción es opcional.





Durante la prueba es posible:

  • También variar a última hora el levantamiento programado;

  • Saltar la adquisición por uno o más valores que levantamiento;

  • Acabar con antelación la prueba.

Los datos ambientales (Presión atmosférica, Temperatura entorno y Humedad relativa) se corrigen a tiempo real porque adquiridos por la estación meteo automática del banco



Después de la prueba se dibujan a vídeo los tamaños adquiridas / calculadas. Característicos lo principal de la ventana de los gráficos son:

  • La "posición" (colores, escalera, cuál tamaño es enseñado por antes, referencia horizontal etc...) es salvada automáticamente, sin pasar por "páginas de set-up";

  • Todos los mandos principales por la gestión de la prueba y por el análisis del gráfico están disponibles en cómodos pulsadores.



Instrumentos de análisis gráficos. Por cada tamaño está disponible:

  • Lector curva, precisión al céntesimo;

  • Zum;

  • Valores de pico de la curva;

  • Valores medianos de la curva, útil por comparación entre dos curvas entre ellos muy parecida;

  • Gráficos en función de:

    • Levantamiento

    • Relato H/D (Levantamiento / Diámetro )

    • Rincón de manivela (si insertara)

  • Notes completas con todos los datos de entrada por la prueba

  • Tableros con paso real o constante, también a las comparaciones;

  • Tablero interrogabile por todos los tamaños.



Ulteriores recursos del software son:



  • Posibilidad de confrontar hasta seis pruebas (opción "compara");

  • En las comparaciones lector, valores de pico, tableros y los demás instrumentos de análisis son puestos al día;

  • Repetición de la prueba, sea cambiando los datos de base, opción "Fecha", sea no cambiándolos, opción "Lanzo".

  • Unidad de medida: elección entre Sistema Internacional, Sistema British y también combinación entre los dos;

  • Gestión de la escalera horizontal y vertical de los gráficos, escaleras personalizadas;

  • Gestión de los colores de la ventana de los gráficos;

  • Personalización de la hoja de prensa: elección de cuál notas imprimir y ellos disposición en la hoja de prensa;

  • Posibilidad de conectar un logo a la prensa;

  • Cálculo de los coeficientes de escape también a prueba completada y añadidura a éste;

  • Posibilidad de archivar la entera prueba en modalidad:

    • Propia, expediente de prueba "Flux",

    • Texto, para poder ser exportada en cualquier programa de videoescritura y base de datos,

    • Excel, generación de un expediente XLS con el tabulado de la prueba,

    • HTML, generación de una página web con los datos de base y el tabulado de la prueba,

  • Posibilidad de archivar aparte los solos datos de base.









PRUEBAS

El FLUX permite las siguientes pruebas:

PRUEBA DE ASPIRACIÓN: el flujo es aspirado por el sistema de ventilación para aparentar la aspiración del fluido de parte de la culata. Por esta prueba se puede elegir si obrar en régimen de flujo directo o fluyo inverso, y se pueden insertar hasta 6 valores de presión constante y hasta 100 valores de levantamiento, a paso constante o no constante. Construcción de los gráficos de caudal, temperatura y coeficiente de escape, si seleccionara uno o más modalidades que cálculo,



PRUEBA DE ESCAPE: tiene las mismases propiedades de la prueba de aspiración, pero el sistema de ventilación bombea aire hacia la culata, al valor constante elegido de presion(es) seleccionada(s).



PRUEBA DE VERIFICACIÓN RÁPIDO: Se insertan sólo los datos de presión constante, esta vez hasta 100 diferente. No son adquiridos gráficos pero el valor de caudal es enseñado enseguida a vídeo, por un sólo valor de levantamiento a la vez, aquél programado manualmente por el usuario sobre la culata por el adecuado instrumento. Se trata de una prueba extremadamente rápida, por quien tiene que observar el valor de la llevada al momento.



La elección de la prueba es extremadamente rápida, se trata sencillamente de picar sobre uno de los tres iconos a vídeo en la ventana principal del programa, correspondientes a las pruebas sobre enumeráis.

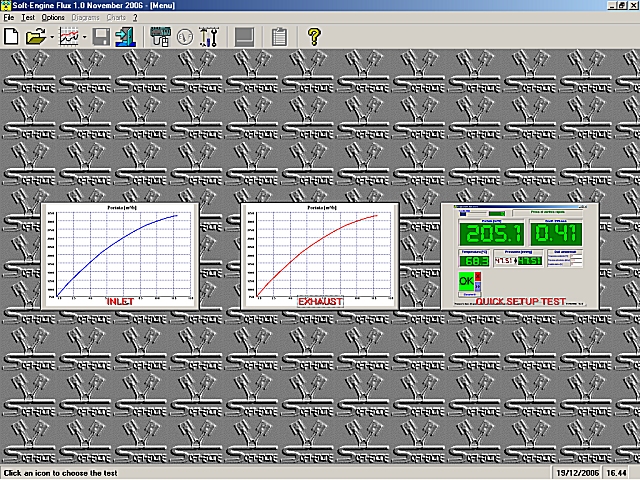

Flux: La ventana principal del programa, con los tres iconos de selecta prueba









ANÁLISIS DE LAS TURBULENCIAS CON LA NUEVA PRUEBA "SWIRL"

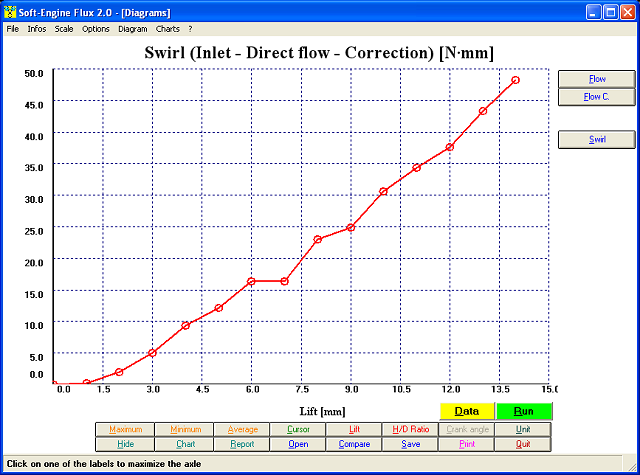

La prueba "SWIRL", opcional y de añadir al paquete sobre solicitud, sirve para analizar las turbulencias del flujo en las culatas de los motores diesels y turbodiesels. En una única prueba aparecen gráficos y tableros que se suman a aquellos de alcance y coeficientes de escape. ¡Novedad 2012!



Una culata por la prueba "Swirl" montada sobre banco de flujo Soft-Engine









PRUEBA ALCANCE / PRESIONES

Con esta prueba, (opcional), es posible conseguir un gráfico de alcance (y coeficiente de flujo), en función de muchas presiones, a igualdad de levantamiento.









COMPATIBILIDAD SOFTWARE Y CONFIGURACIÓN DEL ORDENADOR



COMPATIBILIDAD SOFTWARE CON LOS SISTEMAS WINDOES

El software "FLUX" es compatible con los siguientes sistemas operativos, por PC-Windows:



  • Windows 98 (si desprovisto, poner al día el Sistema Operativo con los driver de gestión de las puertas USB)

  • Windows 2000

  • Windows NT

  • Windows ME

  • Windows Xp (todos los service pack)

  • Windows Vista

  • Windows 7 32 bit

  • Windows 7 64 bit





CONFIGURACIÓN MÍNIMA DEL ORDENADOR



Procesador:

-Cualquiera máquina IBM compatible (aconsejado Pentum IV o successivi, ATHLON, CELERON,  ecc...).
Memoria RAM u Disco dur:

-Al menos 512 MB de RAM y 2 GB libres en el disco dur (para conseguir los performance mejores del Sistema Operativo).
Lector CDrom o Dvdrom:

-Lector CDrom o DVDrom, velocidad al menos 52X.
Ficha gráfica:

-Ficha gráfico VGA o compatibles, preparada a al menos 32 bit, resolución mínima 800x600

Varias:

-Teclado, ratón, n.2 conections USB (para unidad electronica y impresora) o un connector USB (para unidad electronica). Compatibilidad total con conections USB 1.0 y 2.0
Impresora:

-Qualquiera impresora a chorro de tinta. Total compatibilidad con que imprime láseres.
Total compatibilidad con "notebooks" o ordenadores fijos.
