CAMS: PRESENTACIÓN SOFTWARE

CAMS es un nuevo programa del Soft-Engine para analizar, calcular y construir levas por accionamiento de válvulas por motores a 4 tiempos. El software permite ante todo la introducción de perfiles levas o levantamiento válvula por puntos, dando directamente las coordenadas notadas por las máquinas a control; luego, es posible planear levas a perfiles polinomiales y a polydyne (polinomial + elasticidad del sistema + apagamiento).  El CAMS sirve para realizar, analizar y averiguar una nueva leva y de poder conocer de ello la dinámica, o bien para analizar un ya existente leva en todos sus aspectos, importando de ello la levantamiento válvula en el software.



El software es completamente renovado en su interfaz gráfica, y es avanzado mucho más respeto las versiones más fechadas.

En efecto han sido añadidas o mejoráis muchas funciones, especie por cuánto concierne el análisis de las curvas de la sección "gráficos La introducción datos es más simple, porque, por ejemplo, las cuotas son insertadas directamente en un esquema del mecanismo mando leva".

Es además posible elegir rápidamente el tipo de mando de la leva picando directamente sobre su imagen y elegir el método de cálculo. Por fin, el CAMS es compatible con los más importantes programas de hoja de cálculo, por ejemplo Excel



El software de la posibilidad de insertar el levantamiento (válvula o leva),  valor por valor con un paso deseado de modo que poder administrar la precisión de cálculo: por una función típica del "reverse engineering", de estos valores de levantamiento se sacan los principales magnitudes, ver bajo, y, sobre todo, los valores del perfil leva y las coordenadas de los centros de enredo de máquinas herramientas (patín) fresa acabadora y muela. Adecuados tableros de datos constructivos dan los valores del perfil leva y de los enredos sea en coordenadas X-Y que en coordenadas polares.

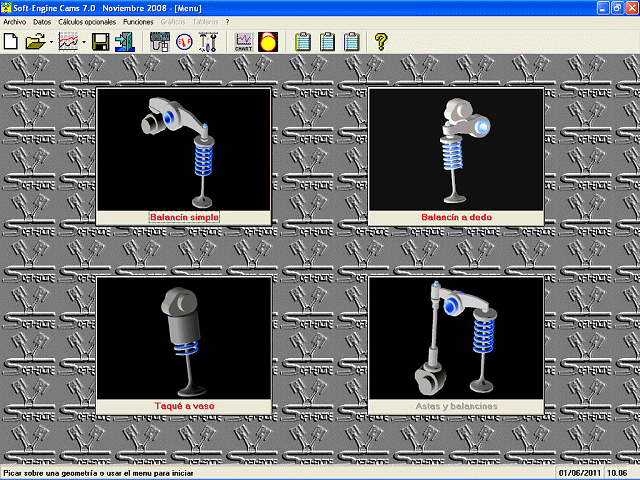

La ventana principal del CAMS



Luego una leva de aspiración o escape puede ser sea planeada "ex novo" según modelos de cálculo Polinomial o Polydine, o bien se puede importar una leva existente para estudiar de ello las prestaciones. Los procedimientos de importing son compatibles con la magnitud Excel y texto.



Por un módulo adicional, por fin, es posible adquirir directamente el proflo de una leva o bien el levantamiento de una válvula por una especial máquina provista por el Soft-Engine en uno especial paquete. Los datos mesurados serán transmitidos directamente a las rutinas de cálculo del software para poder calcular todos los principales magnitudes.



He aquí las características jefe del software:





DATOS DE ENTRADA

El software pregunta, ante todo, si la leva es de aspiración o de escape, y el método de cálculo con el que cada geometría será planeada, que puede ser:

  • Levantamiento por puntos: el levantamiento de la válvula o leva, vienen directamente integrada, importada o mesurada, del sistema de adquisición, en un adecuado tablero, valor por valor: el software calcula las magnitudes principales cinemáticas y dinámicas y el contorno leva con enredos.

  • Polinomial: en este caso es calculada la cinemática del sistema y por lo tanto el software calcula el levantamiento, la velocidad y la aceleración de la leva y de la válvula, además crea el perfil de la leva y los enredos de las máquinas herramientas.

  • Polydine: en este caso es calculada sea la cinemática sea la dinámica de la leva. El software también calcula las fuerzas, los momentos y los apremios en juego en el sistema, más allá de naturalmente crear perfil leva y enredos.

Las posibles geometries son:

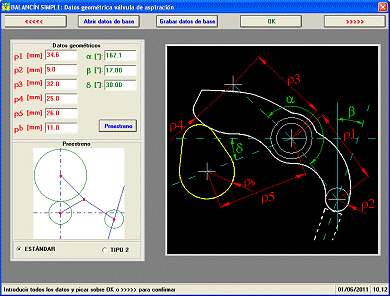

BALANCÍN SIMPLE

El software calcula un perfil leva por un mando aquél enseñado en figura, según el método de calculo selecto.



Si el método de cálculo selecto es polinomial o polydine, el software pregunta: datos de base (aberturas, duran etc...), aceleración trepa, datos geométricos sobre el mando leva, datos de la máquina herramienta (fresa, muela o patín).

Si en cambio el método selecto es "Levantado por puntos" es suficiente importar el levantamiento e imponer poco otros datos sobre la geometría del balancín.

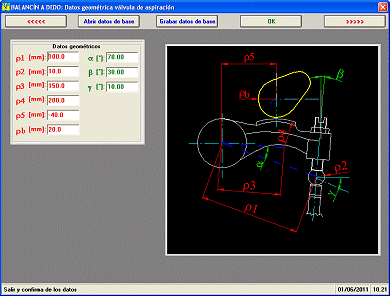

BALANCÍN A DEDO

El software calcula un perfil leva por un mando aquél enseñado en figura, según el método se calcula selecto.



Los datos principales son fundamentalmente los mismos del caso anterior, con alguna diferencia acerca de la geometría del balancín.

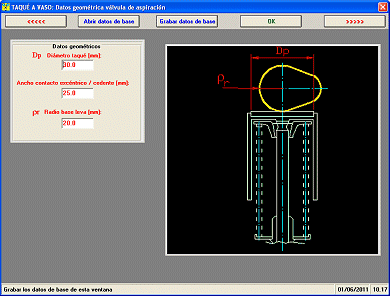

TAQUÉ A VASO

El software calcula un perfil leva por un mando aquél enseñado en figura, según el método se calcula selecto.



Los datos principales son fundamentalmente los mismos del caso anterior, con alguna diferencia acerca de la geometría del mecanismo.



RESULTADOS

Las magnitudes que el software provee en salida son como gráficos y tableros:

  • levantamiento válvula y leva

  • velocidad válvula y leva;

  • aceleración válvula y leva;

  • POR BALANCÍN SIMPLE

    • Fuerza de contacto;

    • Angulo de rotación;

    • Excentricidad;

    • Presión herciana;

    • Velocidad de arrastramiento;

    • Velocidad de arrastramiento x P.Hz;

  • POR BALANCÍN A DEDO

    • Fuerza de inercia;

    • Fuerza resorte;

  • POR TAQUÉ A VASO

    • Fuerza de inercia;

    • Fuerza resorte;

    • Fuerza normal;

    • Presión herciana;

    • Momento resistente

Todas las magnitudes principales son graficados o tabuladas en función de:

  • Angulo total de manivela (de 0° a 720°) está este la referencia más usada en consulta. Los puntos notables (PMS PMI, AA, CA, AS, CS) son indcados.

  • Angulo de duración (de 0° a la duración de la válvula, en grados manivela);

  • Angulo leva



Otros cálculos posibles son:





CALCULO RESORTES

Es prevista la elección entre resorte individual y doble por válvulas.



El software pregunta, en todos los casos, la introducción de algunos datos de entrada, típicamente:

·         Largo resorte libre

·         Fuerza a la máxima compresión

·         Fuerza a resorte precaricata

·         Apremio, a válvula cerrada

·         Apremio, del material de trabajo



El software provee como resultado gráficos y tabulados de:

·         Largo deja

·         Fuerza resorte

·         Levantamiento  válvula



El todo en función del Aplastamiento del resorte



Además, un adecuado tablero reconduce algunos datos de interés, cuales la fuerza y apremios a bloque del resorte, el factor de Wahl, las armónicas de excitación y muy otro. Tal tablero es interrogabile, en el sentido que es posible en ella replantear los datos de entrada y observar la variación en los resultados (opción "variaciones"). Ves el software "SPRING".





CALCULO ÁREAS

Esta sección calcula el área barrida por el pistón durante el movimiento válvulas. He aquí los resultados:

  • Gráfico de Área real, geométrica y resultante (su angulo de manivela),

  • área máxima - área media

  • angle-área (angulo x área mediana)

  • specific-angle-área (angulo x area / cilindrada),

  • time-área (tiempo de duración fase x área mediana)

  • specific time-área (time-área / cilindrada)





GRÁFICOS, TABLEROS ES OTRAS FUNCIONES

Por cada magnitudes artificioso es posible ob tener:

  • Valor máximo y mínimo, lectura valores curva punto por punto con cursor

  • Zoom en la zona de la gráfica interesada

  • Gestión escaleras del gráfico, con completa gestión de los colores del gráfico

  • Comparación entre diferentes proyectos CAMS (máximo 6)

  • Gestión dell' archivo con creación de carpetas para agrupar los projectos hechos en una misma sesión

  • Gestión files largos

  • Tableros comparativos entre proyectos diferentes

  • Setup página de prensa, con gestión de cuál notas imprimir, logo y área gráfico riproporzionabile

  • Tableros de todos las magnitudes calculadas

  • Tablero de los datos constructivos





Concierno los tableros, todos los tabulados pueden ser exportados en modalidad Excel, con gestión del paso de visualización. Además, se puede elegir de imprimir todo el tablero o sólo algunas columnas o range de valores.

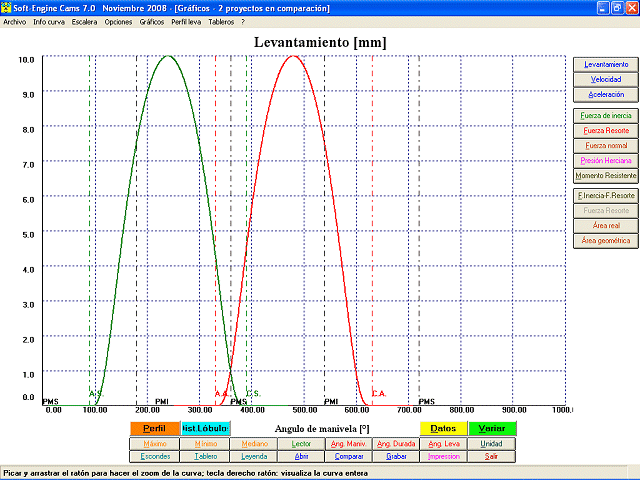

"CAMS": grafico levantamiento valvula vs angulo de manivela

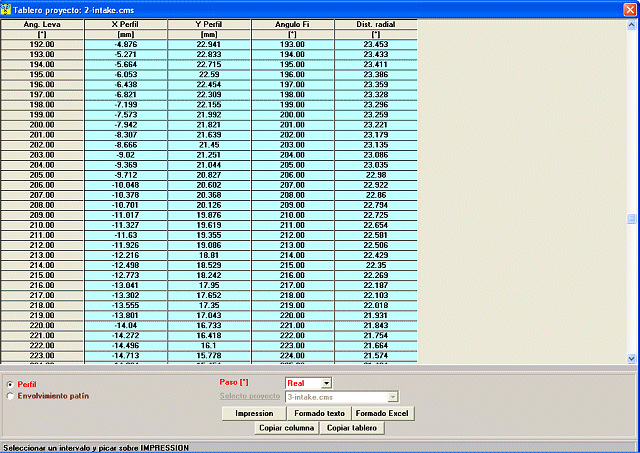

"CAMS" tableros datos costructivos



PERFILO LEVA

El perfil leva calculado por el software viene en fin enseñado, como en figura:

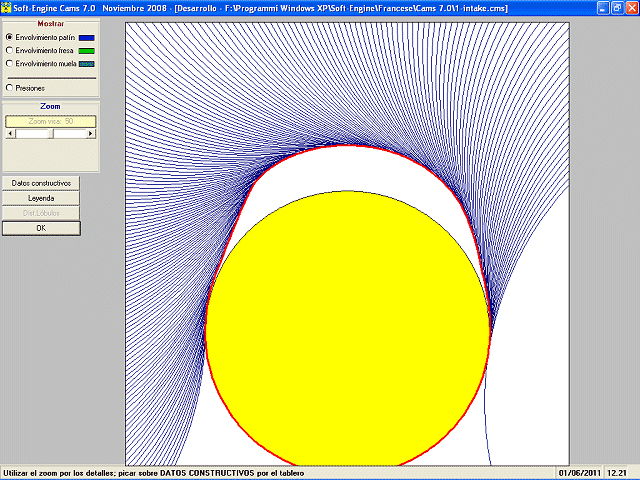

"CAMS": perfilo leva y enredo máquina herramienta





"PROFILING DEVICE": ADQUISICIÓN LEVANTAMIENTO VÁLVULA O PROFILO LEVA

Como desplegado sobre, es posible medir directamente un perfil leva o un levantamiento válvula por un aparato, el "PROFILING DEVICE" que se puede juntar al paquete software a solicitud. Los datos adquiridos serán en fin directamente comunicados a las rutinas de cálculo del programa.





GESTIÓN "LOBE CENTERS"

Con la función "Lobe centers" es posible variar a agrado el angulo de fase (abertura y cierre) y fijarse los valores del levantamiento en el PMS, como enseñado en la figura.

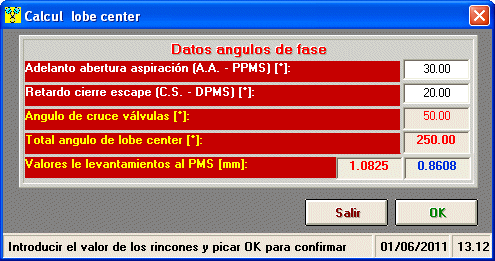

"CAMS" - gestión fases por la función "Lobe centers"...

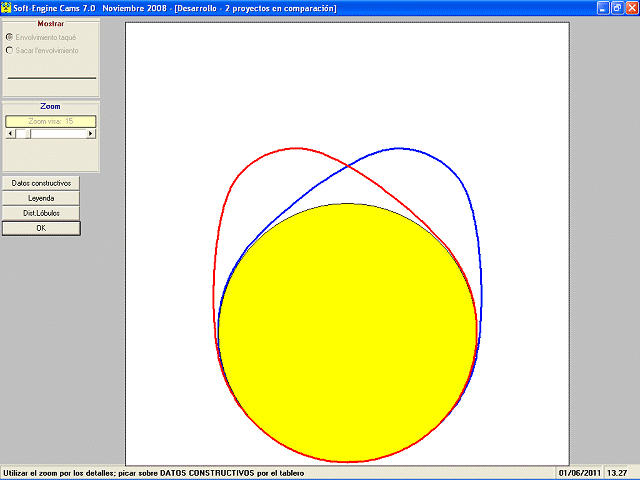

... y su efecto sobre las levas





COMPATIBILIDAD

Todos los files procedentes de las viejas versiones del Cams son compatibles con el nuevo software.

Además el programa puede exportar los datos en formado "4TBASE", de este modo una leva planeada con "CAMS" puede ser directamente periódico en el 4TBASE e integrada en la simulación de los motores 4T.

El software además, produce reports en formado TEXTO, DOC y HTML. Todos los tableros que enseñan resultados son exportables en formado EXCEL, mientras las que sirven para introducir datos, por ejemplo introducción de la aceleración de tramo y la levantamiento válvula, tiene la posibilidad de importare/esportare el dato dla magnitud texto.

La máxima versión del software (Cams 7.0) exporta los datos constructivos en formado ISO y DXF por una comunicación directa con las máquinas herramientas.










CAMS 5.0 LT

Esta versión es por levas por taqué a vaso, analizáis con los métodos de cálculo Polinomial, Polidyne y Levantamiento por puntos.  Este programa sirve para analizar y averiguar la leva y de poder conocer de ello la dinamica. Las magnitudes que el software provee en salida soy:



·         levantamiento válvula;

·         velocidad válvula

·         aceleración válvula

·         fuerza de inercia válvula

·         fuerza resorte

·         dibujo leva;

·         envuelvo leva

·         área válvulas

·         time-área válvula.



Es posible también tener gráficos de comparación entre la válvula de aspiración y descargue con:

·         diagrama distribución;

·         cruce;

·         área válvulas.



Además son disponibles tableros publicables, archivo y tableros datos constructivos.









¡Comprar ahora con ofrecidas!

€ 250,00 € 215,00










CAMS 5.0

Esta versión comprende análisis y cálculo del perfil levas a mando tipo balancín simple, balancín a dedo y a taqué a vaso, analiza según los métodos de cálculo Polinomial, Polidyne y Levantamiento por puntos. Los datos en salida son aquéllos enumerados en la presentación del software, excepto los datos constructivos que no son previstos en esta versión. En efecto se trata de una versión educational, particularmente apto a institutos y a universidad de dirección técnica.









¡Comprar ahora con ofrecidas!

€ 450,00 € 380,00










CAMS 6.0

Como la versión 5.0 pero con en más el tablero de los datos constructivos.







¡Comprar ahora con ofrecidas!

€ 650,00 € 550,00










CAMS 7.0

Como la versión 6.0 pero con en más la exportación de los datos constructivos en formado ISO y DXF, para pilotar las máquinas herramientas.



Esta versión es sumamente cómoda y profesional porque os provee el perfil, que se encuentra, a menos que milésimo de milímetro, entre los variados (también 200000) más cerca de la ley de levantamiento deseado.









¡Comprar ahora con ofrecidas!

€ 1.000,00 € 845,00










AREA DOWNLOAD



DOWNLOAD DEMO CAMS 6.0


(7.2 Mb)

1-Efectuar el download del file en una carpeta creada siguiendo el procedimiento guiado, elegir "Grabar" sobre disco. Ignorar el mensaje de protección del web;

2-Después de haber efectuado el download, lanzar el file EXE para iniciar la descompresión del file en la carpeta creada;

3-el programa es auto-estraente, seguir las indicaciones del procedimiento de instalación; en particular clicar sobre el icono que representa un PC para iniciar la instalación;

4-Encaminar el file CAMS.EXE para iniciar el demo.



SOLICITANDO INTEGRALMENTE UN CÓDIGO EL DEMO SE VUELVE.EN EL SOFTWARE FUNZIONANTE.



POSIBLES AVISOS DURANTE LA INSTALACIÓN

Ignorar eventuales mensajes que pueden averiguarse durante la instalación. en particular:

1) ignorar el mensaje inicial que invita a cerrar cada aplicación clicando OK;

2) ignorar el mensaje que concierne un cambio de unidad disco duro clicando "Installar";

3) Si es preguntado de mantener la actual versión de cierto archivo elegir de mantener aquello archivo.
