SOFTWARE 4TBASE

El 4TBASE es un software de simulación del SOFT-ENGINE por motores a 4 tiempos consiguientes de la larga experiencia de códigos de simulación (ves 2TBASE); el resultado final del software es la obtención de las curvas de potencia, par motor, rendimiento volumétrico, consumo específico y decenas de otros magnitudes. El funcionamiento es simple y intuitivo, realizado por dibujos. Se pueden insertar la ley de levantamiento de la válvula, puestas en fase, todos los diámetros y largo de las cañerías sea de aspiración que escape, relación de compresión, datos sobre el combustible. Se pueden insertar también datos experimentales de calibrado sobre el flussaggio de las cañerías y pérdidas termo-fluidodinamicas y mecánicas; este datos en todos casos no son obligatorios. El programa calcula las presiones en las cañerías de aspiración, de escape y del cilindro fino a llegar como a las prestaciones la potencia, par motor, rendimiento volumétrico y otros. Pero el paso más importante es lo que se consigue como por la variación de los datos del motor se haría al banco prueba, cambiando todos los parámetros que se quieren, en práctica todo lo que se ha introducido. Después de un ulterior paso de cálculo se consiguen nuevos tamaños por confrontar con los estrenos.

La fluidodinamica es aparentado por las ecuaciones del movimiento instazionario de las cañerías con el método a los caratteristiche,  la combustión por las leyes de Wiebe, las pérdidas de roce son consideradas por relaciones experimentales settabili a gustar. Además se pueden insertar prácticamente también todos los datos experimentales por expedientes externos.

Se trata por tanto de un software extremadamente potente y profesional.

DATOS DE ENTRADA

Los datos que el programa en entrada pregunta son:

·        datos levas;

·         ley de levantamiento de las válvulas;

·         diámetro de las válvulas;

·         conductos de aspiración y escape (cualquier configuración y esquema);

·         coeficientes de flujo aspiración y escape;

·         relación de compresión;

·         parámetros cámara de combustión;

·         angles de combustión;

·         parámetros de pérdida mecánica;

·         calibración y inserción datos experimentales.

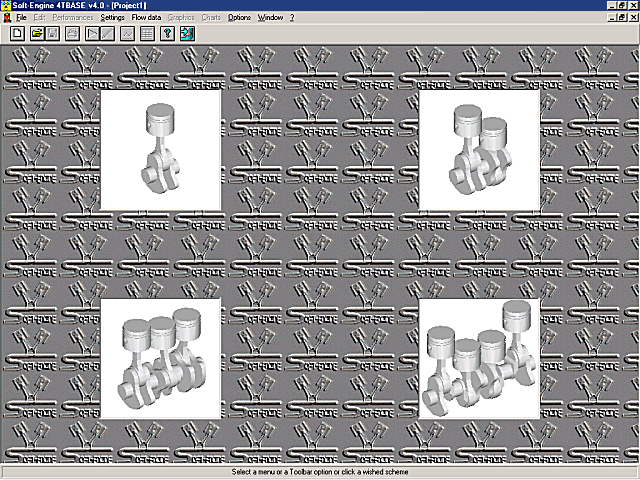

 4TBASE: elección del número de los cilindros

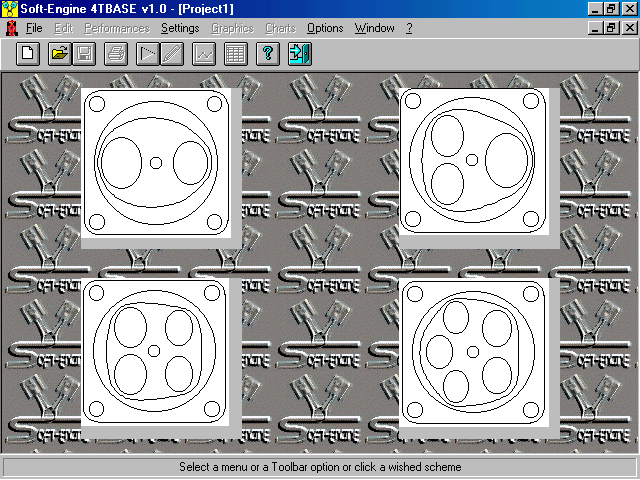

  4TBASE: elección del número de las válvulas

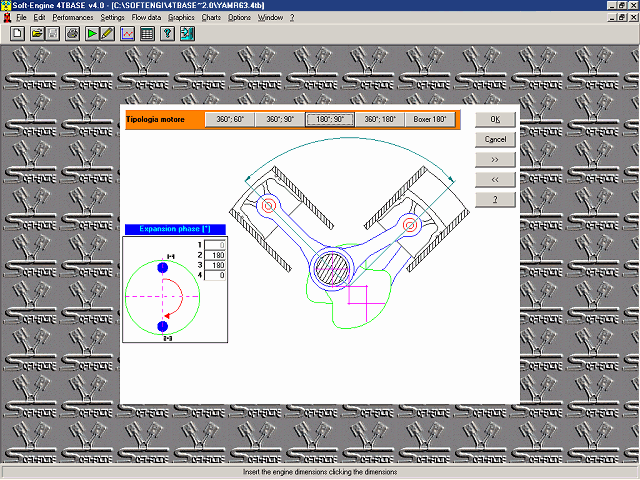

 4TBASE:  elección arquitectura motor e introducción secuencia angules de estallido

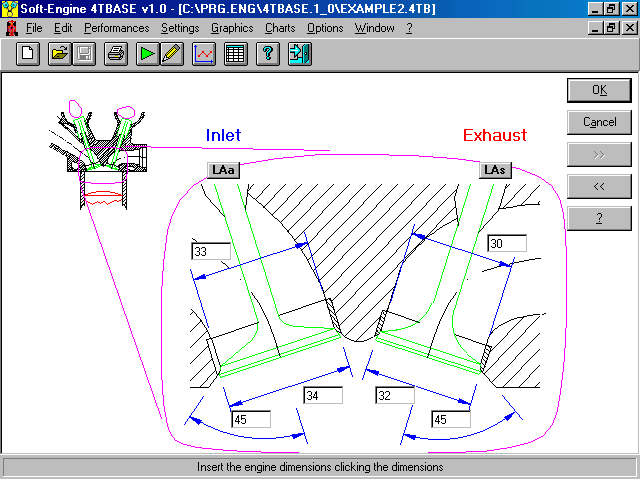

 4TBASE: inserción datos sobre esquemas con dimensiones

RESULTADOS

Los principales tamaños que el software calcula en salida estoy en función de las vueltas motor:

·         Potencia;

·         Par motor;

·         Consumo específico;

·         Rendimiento volumétrico;

·         Presión mediana efectiva;

·         Presión mediana indicada;

·         Presión máximo cilindro.

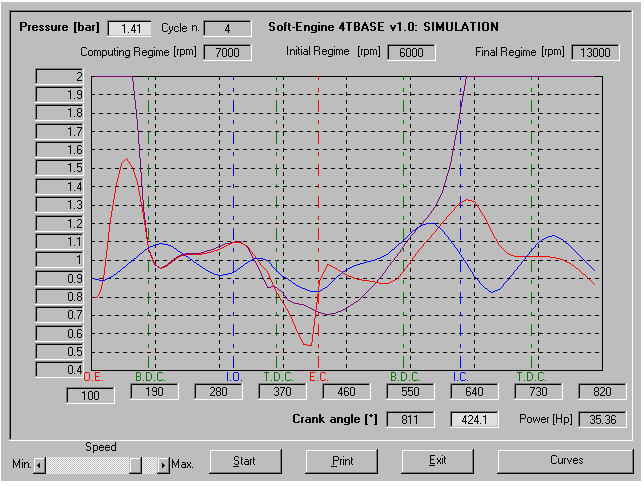

 4TBASE: simulación con las presiones en el cilindro

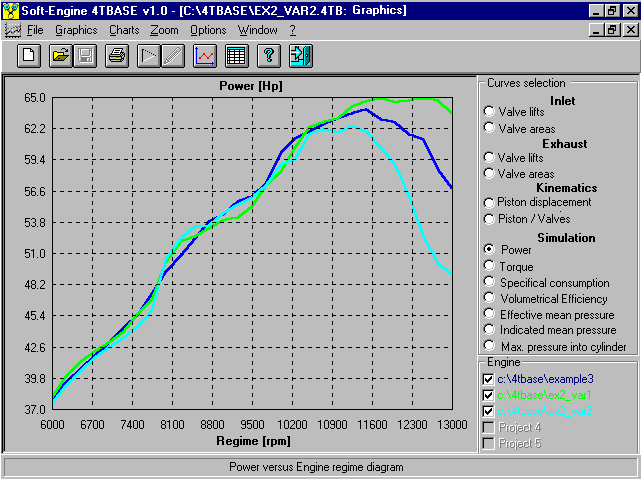

 4TBASE: resultados simulación - curvas de potencia

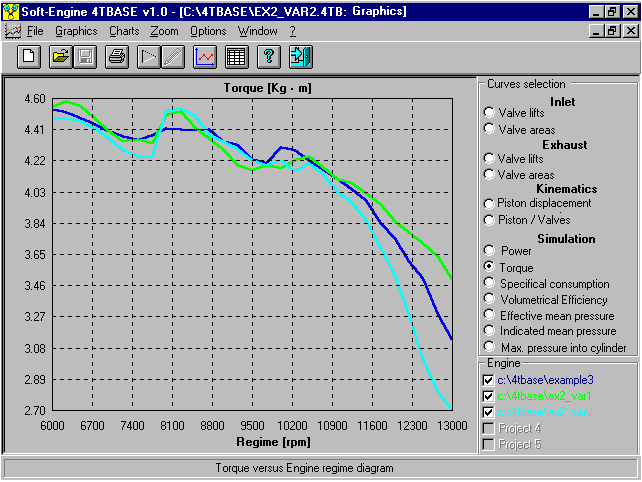

 4TBASE: resultados simulación - curvas de par motor

En función del angulo de manivela:

·         Levantamiento válvulas;

·         Desplazamiento del pistón;

·         Visualización durante el cálculo en las botaduras puntos del motor de:

o        presión en el cilindro;

o        presión en aspiración;

o        presión en el escape;

o        masas instantáneas en aspiración y escape.

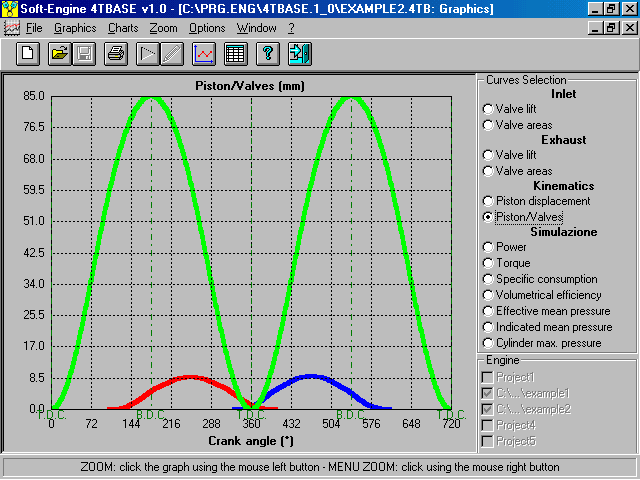

 4TBase: gráfico desplazamiento pistón y levantamiento válvulas

PRECISIÓN DE LOS RESULTADOS DE LA SIMULACIÓN

Los datos experimentales de calibración termodinámica y los datos de flujo (coeficientes de flujo), no serían indispensables para efectuar una simulación: en efecto el software tiene factores de estándardes hartos verosímiles para cada tipo de motor. Pero con datos de estándard, no se puede alcanzar una precisión perfecta. Por tanto se aconseja usar este software a dos niveles:

1) A LAS VARIACIONES: inserción de los solos datos geométricos y empleo de los coeficientes de escape y los datos de calibrado programa de estándard en el software. De este modo, insertando los solos datos geométricos, se consiguen enseguida resultados, que tienen en todo caso cierto esmero. Cuando se realiza una variación, por ejemplo sobre la cilindrada o sobre largo y diámetro conducidos, se ve enseguida como reaccionan los principales magnitudes, por ejemplo si la potencia o la par desdoblan a crecer o a disminuir.

2) A LAS PRESTACIONES: si interesan las prestaciones del motor, es decir si por ejemplo interesan los valores de máxima potencia, pareja o prestaciones, entonces se aconseja fuertemente insertar todos los datos de calibracion experimentales, los coeficientes de flujo medidos y el levantamiento de las válvulas por puntos. La simulación con datos experimentales realistas resulta así muy esmerada.

En conclusión, la precisión del cálculo depende principalmente de la introducción de datos experimentales y flussaggio: más ellos son verdaderos, más la precisión es elevada.

GESTIÓN MOTORES MONOS Y PLURICILINDRICOS - DIBUJO ESQUEMA CONDUCTOS

En los motores a un cilindro la gestión de los conductos de aspiración y d'échappement es muy intuitiva, porque se trata de dibujar los conductos por un esquema guiado y luego de insertar diámetros y largo de cada cañería, perfilándolos. Característico general de la inserción esquema conducido es dibujar en un primer momento muy un esquema simplificado, de modo que el dibujo del mismo resultas muy fácil y veloz: en fase de inserción diámetros y largo, son también posible de partir cada cañería en más sottoparti de modo que poder administrar, partidario por partidario, casos como empalmas, curvas, estrangulamientos o repentinos ensanches, variaciones cónicas de diámetro, partidarios a sección cualquiera, no solista circular, plenum etc...

En los motores a más que un cilindro es posible, dibujándolo esquema con las modalidades sobre enumeráis, realizar escapes separados o convergentes, juntar entre ellos los conductos.Pero el verdadero objetivo de este programa es administrar una configuración de conductos de aspiración y escape cualquiera, por lo tanto se pueden aparentar motor con plenum, escapes separados o convergentes y otro. Es posible obrar variaciones sobre las dimensiones de los conductos (función "Abres Objeto"), también a posterior respeto la simulación, para poder confrontar el efecto de una variación de largo o diámetro sobre la potencia, par motor y prestaciones del motor. Por fin, las secciones de los conductos pueden ser introducidas in cualquiera modo, por diámetro, área o perímetro, por lo tanto se pueden obrar ensanches, estrangulamientos, discontinuidad y otro. El esquema de los conductos puede ser salvado aparte, para ser vuelto a llamar y "adaptado" sobre otros motores que tienen esquemas parecidos.

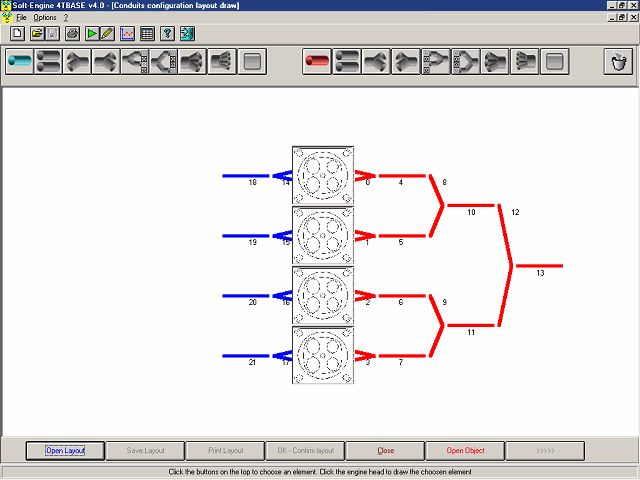

4TBASE: función para dibujar el esquema de los conductos.
Sobre "Abres objeto" es posible modificar las dimensiones de cada cañería dibujada

COMPATIBILIDAD CON OTROS SOFTWARES

En las versiones más avanzadas el software es capaz de importar una leva realizada con nuestro software "CAMS" y de insertarla en la simulación, de modo que poder valorar las prestaciones de esta levadiente de rueda. La comunicación con el "CAMS" también ocurre a lo inverso, en el sentido que es posible introducir algunos fechas directamente de este diente de rueda en el 4TBase, aparentar de ello las prestaciones y luego exportarla, para poderla realizar efectivamente con el software "CAMS."

Además hay la posibilidad de también insertar los datos reales procedentes de bancos de flujo para poder calcular los coeficientes de escape de modo aún más realista y por lo tanto poder efectuar simulaciones más esmeradas. Completa compatibilidad con nuestro banco de flujo "FLUX".
El 4TBASE puede abrir o exportar datos en formado "VYB" por la compatibilidad con nuestro programa VYBRO, que analiza el motor del punto de vista de las fuerzas en juego, vibraciones torsionales y efectúa de ello la equilibradura.

Por fin, el software puede abrir un expediente procedente del software INERTIAL o BRAKER que administra nuestros bancos prueba potencia.. De este modo, es posible efectuar una confrontación entre potencias y parejas de un motor simulado y lo mismo probadas al banco prueba.

4TBASE 3.0

Software que permite la simulación de motores 4-tiempos monocilíndricos. Permite de importar una leva y los datos de flujo de file de texto; los datos de calibración termodinámica es posible insertarlos fácilmente por de los "copia-pega" de hojas de cálculo.

4TBASE 3.5

Como la versión 3.0 pero amplía la simulación al caso motores 2-cilindros, con posibilidad de elegir la arquitectura del motor. Por ejemplo, se pueden aparentar motor 2-cilindros en eje o a calzoncillos o a motor 4-cilindros "a V" con abertura 90°, en realidad se pueden simular motores a cilindros en eje o a V con abertura cualquiera.  Dibujo dinámico de conductos de aspiración y escape, posibilidad de administrar un cualquiera perfilado de cada conducto, realizando estrangulamientos, empalmes cónicos, empalmes entre partidarios de cilindros diferentes, plenum etc...













---

4TBASE 4.0

Como la versión 3.5 pero amplía el cálculo de potencia y par motor para motores compuestos por uno a cuatro cilindros, con posibilidad de elegir la arquitectura del motor y  insertar cualquier configuración de conductos de aspiración y escape.













---

4TBASE 5.0

Como la versión 4.0 pero permite una total compatibilidad con otros programas del Soft-Engine. Por ejemplo, con esta versión es possibile:

• importar y exportar el levantamiento de una leva en formado "CAMS"; en este caso un leva planeada con el software CAMS se puede probar sobre el 4TBASE para ver que prestaciones de; viceversa, una leva usada por la simulación en 4TBASE puede ser le exportada en CAMS y por lo tanto realizada.

• importar directamente las pruebas efectuadas por el banco de flujo "FLUX" para poder calcular de ello los coeficientes de flujo sobre la base de pruebas reales efectuada con nuestro banco de flujo. Coeficientes de flujo verdaderos son indispensables para una mejor simulación del motor;

• importar y exportar los datos del motor en formado "4TTOOL" para poder efectuar análisis supplenentari sobre el motor, como por ejemplo el cálculo de la velocidad de squish o bien de los régimenes de resonancia;

• importar y exportar los datos del motor en formado "VYBRO" de modo que poder efectuar análisis dinámicos sobre las fuerzas en juego en el motor, analizar las vibraciones y eventualmente corregirle (opción "equilibradura").

• por fin, importar pruebas reales efectuadas con nuestros bancos prueba potencia para poder efectuar confrontaciones entre los resultados de la simulación con pruebas reales al banco.
