SOFTWARE FLUX

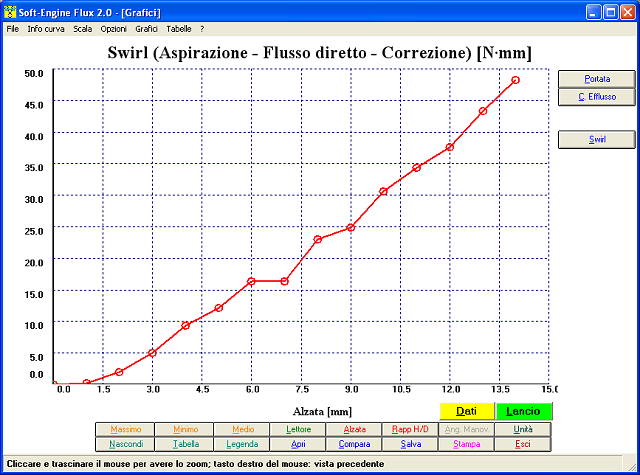

  NOVITA' 2012: PROVA SWIRL E ANALISI TURBOLENZE!

e di calcolare:

• Il Coefficiente di Efflusso, secondo queste modalità:

  • nessun calcolo;

  • calcolo basato sul diametro sede valvola;

  • calcolo basato sull'alesaggio;

  • calcolo basato sull'area di cortina;

  • tutti (in questo caso comparazione dei tre coefficienti di efflusso calcolati).

L'alzata può essere imposta a passo:

• Fisso

• Variabile (in questo caso, immettere direttamente i valori di alzata in una tabella)

Si possono inserire da 1 a 6 valori di pressione costante alla quale il flusso deve essere  portato durante il test.

Possibilità inoltre di inserire:

• Il valore dell' angolo di manovella per ogni alzata;

• Il rapporto H/D dove H è l'alzata e D può essere:

  • Diametro sede valvola,

  • Alesaggio oppure

  • Nulla (in questo caso la corrispondente grandezza calcolata, cioè il "rapporto H/D", è disabilitata)

a seconda del metodo di calcolo scelto per il coefficiente di efflusso. Queste grandezze sono utili come riferimento orizzontale dei grafici, il loro inserimento è opzionale.

Durante la prova è possibile:

• Variare anche all'ultimo momento l'alzata impostata;

• Saltare l'acquisizione per uno o più valori di alzata;

• Terminare la prova anzitempo.

I dati ambientali (Pressione atmosferica, Temperatura ambiente e Umidità relativa) si correggono in tempo reale perchè acquisiti dalla stazione meteo automatica abbinata al banco

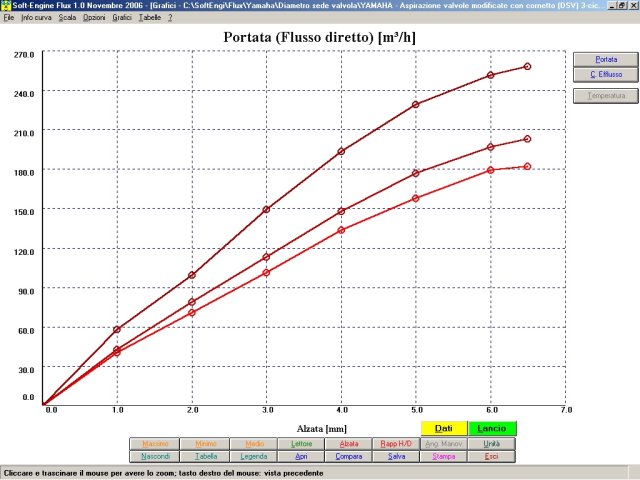

Dopo la prova si disegnano a video le grandezze acquisite/calcolate. Caratteristiche principali della finestra dei grafici sono:

• La "posizione" (colori, scala, quale grandezza è mostrate per prima, riferimento orizzontale ecc...) è salvata automaticamente, senza passare per "pagine di settaggio";

• Tutti i comandi principali per la gestione della prova e per l'analisi del grafico sono disponibili in comode pulsantiere.

Strumenti di analisi curva. Per ogni grandezza è disponibile:

• Lettore curva, precisione al centesimo;

• Zoom;

• Valori di picco della curva;

• Valori medi della curva, utile per comparazione tra due curve tra loro molto simili;

• Grafici in funzione di:

  • Alzata

  • Rapporto H/D (Alzata/Diametro)

  • Angolo di manovella (se inserito)

• Legenda completa con tutti i dati di ingresso per la prova

• Tabelle con passo reale o costante, anche alle comparazioni;

• Tabella interrogabile per tutte le grandezze.

Ulteriori risorse del programma sono:

• Possibilità di confrontare fino a sei test (opzione "compara");

• Nelle comparazioni lettore, valori di picco, tabelle e gli altri strumenti di analisi sono aggiornati;

• Ripetizione della prova, sia cambiando i dati di base (opzione "Dati") sia non cambiandoli (opzione "Lancio").

• Unità di misura: scelta tra Sistema Internazionale, Sistema British e anche combinazione tra i due;

• Gestione della scala orizzontale e verticale dei grafici, scale personalizzate;

• Gestione dei colori della finestra dei grafici;

• Personalizzazione del foglio di stampa: scelta di quali note stampare e loro disposizione nel foglio di stampa;

• Possibilità di collegare un logo alla stampa;

• Calcolo dei coefficienti di efflusso anche a prova ultimata e aggiunta a questa;

• Possibilità di archiviare l'intera prova in modalità:

  • Propria (file di prova "Flux")

  • Testo (per poter essere esportata in qualunque programma di videoscrittura e database)

  • Excel (generazione di un file XLS con il tabulato della prova)

  • HTML (generazione di una pagina web con i dati di base e il tabulato della prova)

• Possibilità di archiviare a parte i soli dati di base.

Il FLUX consente le seguenti prove:

PROVA DI ASPIRAZIONE: il flusso è aspirato dal sistema ventilante per simulare l'aspirazione del fluido da parte della testa. Per questa prova si può scegliere se operare in regime di flusso diretto o flusso inverso, e si possono inserire fino a 6 valori di pressione costante e fino a 100 valori di alzata (a passo costante o non costante).  Costruzione dei grafici di portata, temperatura e coefficiente di efflusso (se selezionata una o più modalità di calcolo)

PROVA DI SCARICO: ha le stesse proprietà della prova di aspirazione, ma il sistema ventilante pompa aria verso la testa, al valore costante scelto di pressione/i selezionato/i.

PROVA DI VERIFICA RAPIDA: Si inseriscono solo i dati di pressione costante, stavolta fino a 100 diversi. Non vengono acquisiti grafici ma il valore di portata viene mostrato subito a video, per un solo valore di alzata alla volta, quello impostato manualmente dall'utente sulla testa attraverso l'apposito strumento. Si tratta di una prova estremamente rapida, per chi deve osservare il valore della portata al momento.

La scelta della prova è estremamente rapida, si tratta semplicemente di cliccare su una delle tre icone a video nella finestra principale del programma, corrispondenti alle prove sopra elencate.

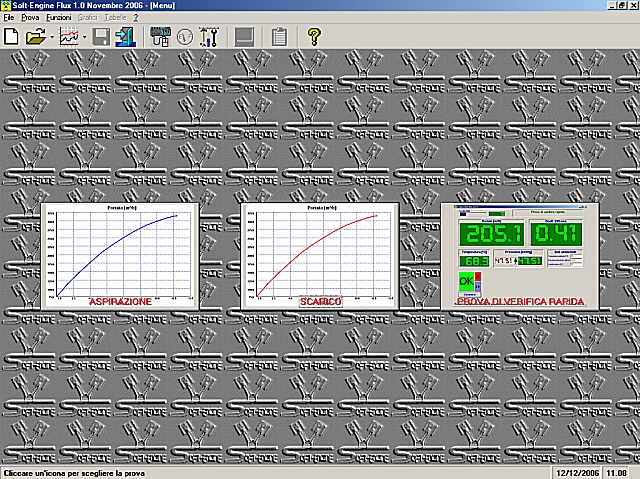

Flux: La finestra principale del programma, con le tre icone di scelta prova

Con questa prova, anche essa opzionale, è possibile ottenere un grafico di portata (e coefficiente di efflusso) in funzione di diverse pressioni, a parità di alzata.

COMPATIBILITA' SOFTWARE CON I SISTEMI OPERATIVI

Il software "FLUX" è compatibile con i seguenti sistemi operativi, per PC-Windows:

• Windows 98 (se sprovvisto, aggiornare il Sistema Operativo con i driver di gestione delle porte USB)

• Windows 2000

• Windows NT

• Windows ME

• Windows Xp (tutte le service pack)

• Windows Vista

• Windows 7 32 bit

• Windows 7 64 bit

SPECIFICHE MINIME DEL PC

	Processore:	-Qualsiasi macchina IBM compatibile (consigliato Pentum IV o successivi, ATHLON, CELERON,  ecc...).
	Memoria RAM e HD:	-Almeno 512 MB di RAM e 2 GB liberi sull' hard disk (per ottenere le performance migliori dal Sistema Operativo).
	Lettore CDrom o Dvdrom:	-Lettore CDrom o Dvdrom, velocità almeno 52X.
	Scheda grafica:	-Scheda grafica VGA, SVGA e compatibili, settata ad almeno  32 bit, risoluzione minima 800x600.
	Varie:	-Tastiera, mouse, almeno 2 porte libere USB (per la centralina di  acquisizione dati ed eventualmente per la stampante), possibilità di connettere la centralina anche alla porta USB. Totale   compatibilità con le porte USB 1.0 e 2.0.
	Stampante:	-Qualsiasi stampante a getto d'inchiostro. Totale compatibilità con stampanti laser.
	Totale compatibilità con notebooks o PC fissi.
