Il test è estremamente semplice e rapido: si sceglie la fase a cui è associata la camma (Aspirazione o Scarico) e si visualizza immediatamente la finestra che consente l'acquisizione dati.

Bisogna ruotare l'albero a camme facendole fare un giro completo; quando il display segna 360°, l'acquisizione è terminata e si può premere il tasto "End".

Subito dopo, automaticamente, compare il grafico dell'alzata.

In base a una scelta, si possono acquisire alzate camma con punteria piana e punteria curva, a seconda delle esigenze.

L'ACCURACY dei sensori, e quindi della misura, è sempre di 0.1 gradi per l'encoder e 1 micron per il sensore spostamento. I risultati possono essere gestiti poi con un passo differente, 1°, 0.5° e 0.1° a seconda delle esigenze. Il passo della presentazione del dato può essere cambiata anche a posteriori su test precedentemente effettuati e già archiviati con diversa impostazione.

TIPI DI PROVE DELLA VERSIONE BASE (2.0)

Nella VERSIONE BASE (la 2.0) del software sono possibili le prove di ASPIRAZIONE e SCARICO, vale a dire una misura dell'alzata della camma della fase scelta con calcolo (opzionale) del profilo, dei dati costruttivi di questo e della velocità - accelerazione della punteria.

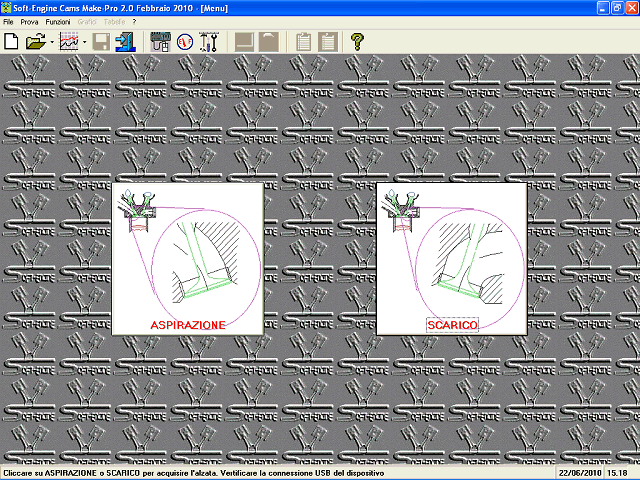

La videata iniziale della VERSIONE BASE (2.0)

TIPI DI PROVE DELLA VERSIONE ESTESA (3.0)

Nella VERSIONE ESTESA (la 3.0) del software sono possibili, oltre alle prove di ASPIRAZIONE e SCARICO anche le seguenti altre prove:

LETTURA DOPPIO LOBO: è la prova per misurare contemporaneamente l'alzata sia della camma di aspirazione che di scarico. Se si osserva il grafico delle alzate in funzione dell'angolo di camma appare, ovviamente misurato, l'angolo di sfasamento tra le due camme, dato che compare nel report.

ASPIRAZIONE MULTIPLA: come la prova di aspirazione, ma si può ripetere subito il test e acquisire sessioni di sei alzate alla volta per ogni camma di aspirazione (stesso risultato della funzione di ripetizione del lancio ma esecuzione più rapida).

SCARICO MULTIPLO: come la prova di aspirazione multipla ma è indicata per le camme di scarico.

LETTURA ISTANTANEA: questa è una prova a rotazione libera, non viene generato alcun grafico o profilo e serve a leggere l'alzata con indicazione del massimo.

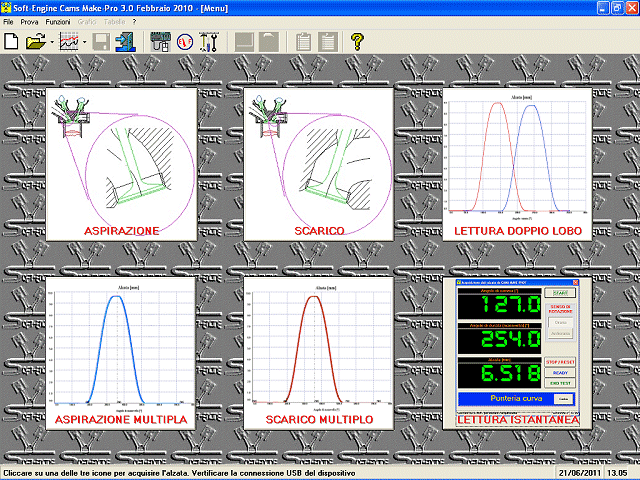

La videata iniziale della VERSIONE ESTESA (3.0)

LE FINESTRE DI ACQUISIZIONE E DEI GRAFICI

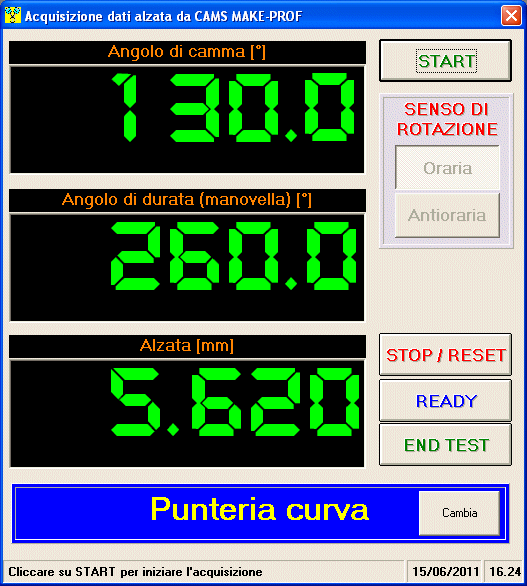

Acquisizione dati alzata camma

Grafici di alzata (aspirazione e scarico)

STRUMENTI DI ANALISI GRAFICO

Caratteristica notevole della finestra dei grafici è quella di avere tutte le funzioni concentrate in due pulsantiere: quella verticale si occupa del cambio di grandezza (alzata, velocità, accelerazione), quella orizzontale invece contiene svariati strumenti per l'analisi del grafico.

I più importanti sono:

• Lettore curva: preciso cursore che analizza tutta la curva e fornisce i valori di alzata (velocità, accelerazione) ogni 0.1 gradi.

• Valori massimo, minimo, medio: fornisce immediatamente i valori di picco, minimo e valor medio del grafico.

• Tabella: tabulato della grandezza graficata; nel menu a tendina c'è la possibilità di osservare il tabulato di tutte le grandezze e il tabulato, importantissimo, dei dati costruttivi camma. Tutte le tabelle possono riportare i dati di più di un test aperto e ovviamente essere stampate.

Tra gli altri strumenti ricordiamo:

• Zoom sul grafico;

• Calcolo e visualizzazione profilo camma e dei dati costruttivi;

• Cambio unità di misura, scelta tra Sistema Internazionale, Sistema British e combinazioni tra i due sistemi;

• Legenda: report del test con i dati principali

• Stampa del grafico, gestione personalizzabile della pagina di stampa (possibilità di scegliere quali note stampare, grandezza area di stampa, importazione di un logo ecc..).

RIPETIZIONI DEL TEST E COMPARAZIONI

Si possono acquisire fino a sei alzate camma per ogni sessione di prove. E' sufficiente cliccare il tasto "Lancio" per acquisire una nuova alzata. Tutti gli strumenti di analisi (lettore curva, valori di picco, tabelle, calcolo profilo camma ecc...) vengono estesi a ogni alzata acquisita e funzionano alle comparazioni. E' possibile quindi aprire in comparazione fino a sei test memorizzati nell'archivio per poterli confrontare.

E' sufficiente cliccare su "Profilo" per calcolare il profilo camma e la tabella dei dati costruttivi, in coordinate cartesiane (X, Y - il punto 0,0 è il centro del cerchio di base della camma) o polari (angolo rotazione e distanza radiale dal centro del cerchio di base).

IMPORTANTE: IL PROFILO E I DATI COSTRUTTIVI POSSONO ESSERE CALCOLATI ANCHE "A POSTERIORI" SU TEST PRECEDENTEMENTE EFFETTUATI E GIA' ARCHIVIATI.

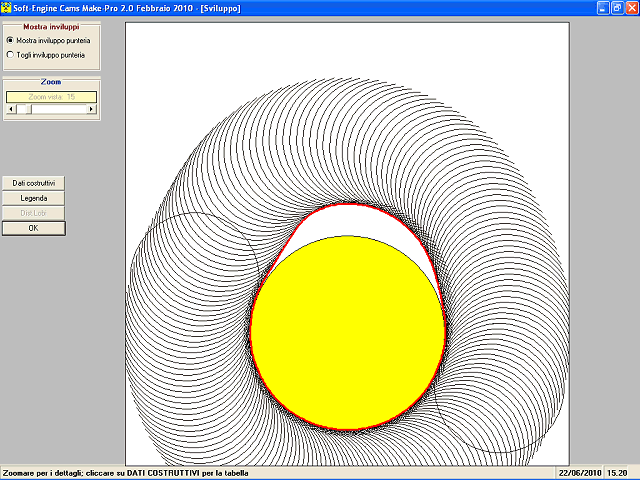

Profilo camma acquisito con punteria curva

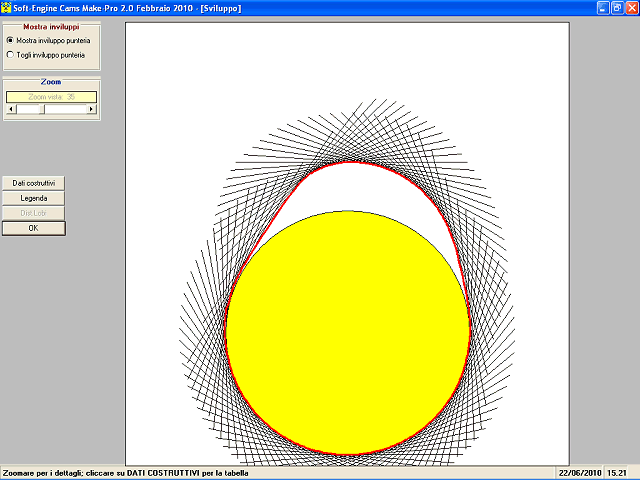

Profilo camma acquisito con punteria piana

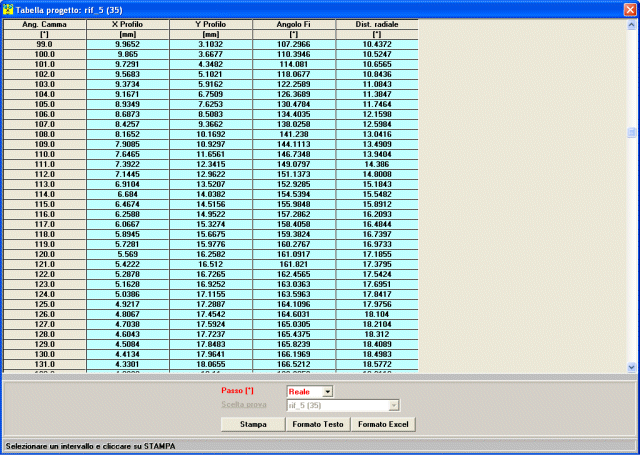

Tabulato dati costruttivi

Tutte le tabelle, quindi anche quella dei dati costruttivi, possono essere esportate in:

• Formato Excel e:

• Formato testo

in modo da poter comunicare con database e programmi per macchine a controllo numerico.

Il profilo camma invece può essere salvato anche in:

• Formato DXF (interfacciamento programmi  CAD e macchine utensili) e:

• Formato ISO.

Infine, i dati alzata camma possono venire esportati in formati per l'interfacciamento con alti software della Soft-Engine:

• Formato CAMS per poter poi calcolare altre grandezze di interesse per la camma,per esempio l'influenza della presenza di tipi di bilancieri diversi, la pressione hertziana, la velocità di strisciamento, la forza d'inerzia e la forza molla, valutare lo sfarfallamento delle valvole e molto altro.

• Formato 4TBASE: l'alzata camma può essere letta dal 4TBase, il programma di simulazione ,motori 4-tempi. In questo modo la camma di cui si è misurata l'alzata, oltre che poter essere ricostruita attraverso i dati costruttivi, può anche essere testata simulando la sua presenza all'interno di un motore!

Usare questa funzione quando si vogliono allontanare i lobi di un’alzata di aspirazione e scarico rispetto il riferimento PMS, fissando le fasi di aspirazione e scarico. Questa funzione calcola anche il valore delle alzate al PMS e il totale angolo di incrocio. Per attivare questa funzione basta cliccare su "Dist. Lobi" e dare i valori degli angoli rispetto il PMS.

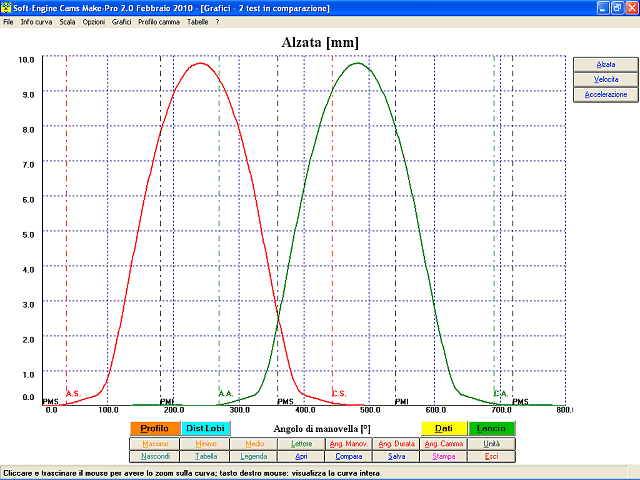

Effetto della gestione lobe-centers nei grafici

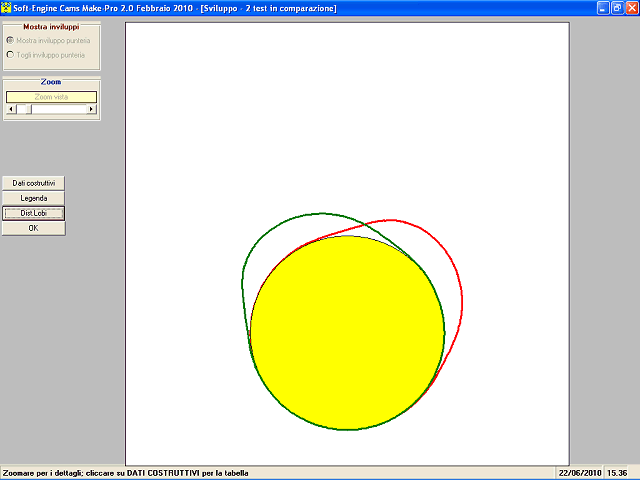

Effetto della gestione lobe-centers nei profili camma

Le versioni del software “Cams Make-Pro” attualmente disponibili sono:

VERSIONE 2.0

• Acquisizione alzata camma aspirazione e scarico;

• Calcolo dei profili camma e dati costruttivi;

• Calcoli accessori di velocità e accelerazione;

• Esportazione tabulati in DXF, Excel, Doc, Testo e Html.

 Acquista adesso!

VERSIONE 2.0 PLUS

Come la versione precedente ma in più esporta i dati in formato 4Tbase (programma Soft-Engine di simulazione motoristica 4T) e ISO.

Acquista adesso!

VERSIONE 3.0

E’ la versione estesa, come la versione precedente ma in più:

• Lettura  doppio lobo: contemporanea misura delle alzate e calcolo dei profili di camme di aspirazione e scarico con relativa fasatura;

• Acquisizione profili aspirazione e scarico multiplo;

• Lettura istantanea delle alzate.

Acquista adesso!

COMPATIBILITA' SOFTWARE CON I SISTEMI OPERATIVI

Il software "CAMS MAKE-PRO" è compatibile con i seguenti sistemi operativi, per PC-Windows:

• Windows 98 (se sprovvisto, aggiornare il Sistema Operativo con i driver di gestione delle porte USB)

• Windows 2000

• Windows NT

• Windows ME

• Windows Xp (tutte le service pack)

• Windows Vista

• Windows 7 32 bit

• Windows 7 64 bit

SPECIFICHE MINIME DEL PC

	Processore:	-Qualsiasi macchina IBM compatibile (consigliato Pentum IV o successivi, ATHLON, CELERON,  ecc...).
	Memoria RAM e HD:	-Almeno 512 MB di RAM e 2 GB liberi sull' hard disk (per ottenere le performance migliori dal Sistema Operativo).
	Lettore CDrom o Dvdrom:	-Lettore CDrom o Dvdrom, velocità almeno 52X.
	Scheda grafica:	-Scheda grafica VGA, SVGA e compatibili, settata ad almeno  32 bit, risoluzione minima 800x600.
	Varie:	-Tastiera, mouse, almeno 2 porte libere USB (per la centralina di  acquisizione dati ed eventualmente per la stampante). Totale   compatibilità con le porte 1.0 e 2.0.
	Stampante:	-Qualsiasi stampante a getto d'inchiostro. Totale compatibilità con stampanti laser.
	Totale compatibilità con notebooks o PC fissi.
