LOGICIEL
"FLUX" - DESCRPTION |
Le logiciel d'acquisition et gestion données
"FLUX" permet d'effectuer une
essai de soufflage au banc
SOFT-ENGINE de manière extrêmement rapide et d'analyser les résultats au détail, à travers
graphiques, tableaux,
valeurs de pic et lecteur
courbe.

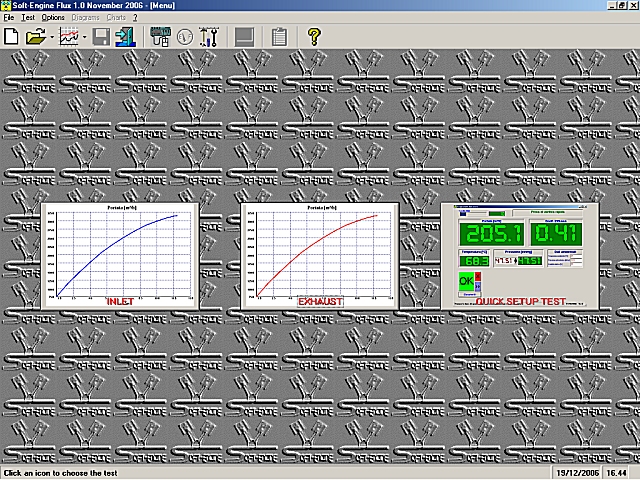

Il est nécessaire choisir le type de
essai principale,
c'est-à-dire Aspiration, Déchargement et
Essai de vérification rapide.
Pour les premier deux tests sont demandés de choisir le type de flux
(flux direct, flux inverse ou les deux) la méthode de calcul du
coefficient de soufflage (choix entre
aucun calcul, calcul basé sur le diamètre siège
soupape, basé sur l'alésage, basé sur la
surface latérale ou tous), les données sur les soupapes, les valeurs des
pressions, (jusqu'à les six pressions constantes) et les points de
levée soupape à considérer pendant le test (maximum valeur et step constant ou jusqu'à les 100 valeurs quelconques). Pour la
essai de vérification rapide, par
contre, ça suffit seul communiquer les valeurs de pression. Pour tous les types de
essai,
les données ambiantes sont acquises directement par la
station meteo automatique. Pendant l'essai, (à chaque
levée sélectionné avec l'instrument spécial), il est suffisant de donner au logiciel un consentement: la
pression, à travers l'inverter elle est stabilisée et
le capteur enregistre la valeur du debit, pendant que l'algorithme de calcul choisi fournit la valeur correspondante du coefficient
de soufflage.

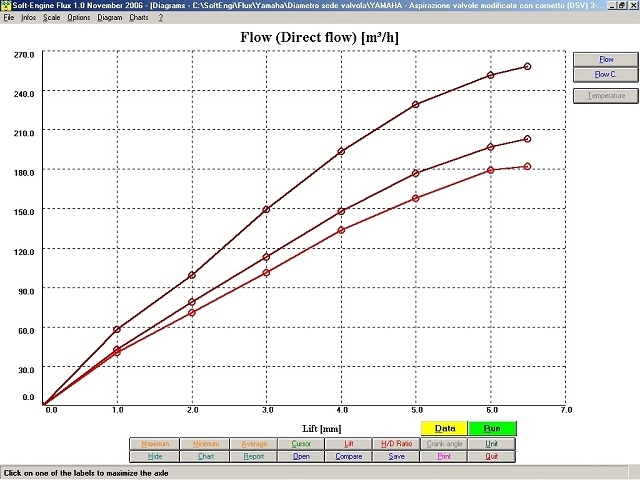

La communication Ordinateur-Electronique est de type
USB. Au terme, les graphiques de plat, coefficient d'écoulement et température: ils peuvent être mis dans le
levée, du
rapport H/D, (Levée
/ Diametre du siège soupape ou de
l'alésage selon le formule choisie) et de l'angle de
vilebriquin si inséré.
Le logiciel a beaucoup d'instruments pour analyser les courbes des grandeurs
acquises: le
"lecteur courbe", apte à obtenir une valeur en n'importe quel point de la courbe avec précision au centième; ils sont montrés
le valeur de pic et le valeur moyen du
graphique à l'écran, possibilité de changer
l'escalier du graphique, zoomer et
changer les grandeurs de référence (= de l'axe X). Différent test effectué peut être ouvert en même temps (option
"compare") et comparé; les comparaisons sont montrées sur les instruments d'analyse et surtout sur les
tableaux (comparaison directe des listes imprimées).
Finalement, la presse du graphique reporte non seulement le diagramme, mais aussi les caractéristiques avec les principales données insérées et calculé; le choix de quelles caractéristiques imprimer est possible en
personnalisant la feuille de presse.
Le logiciel est compatible avec les systèmes Windows 98, ME, 2000,
NT, XP.
NOUVEAUTÉ!

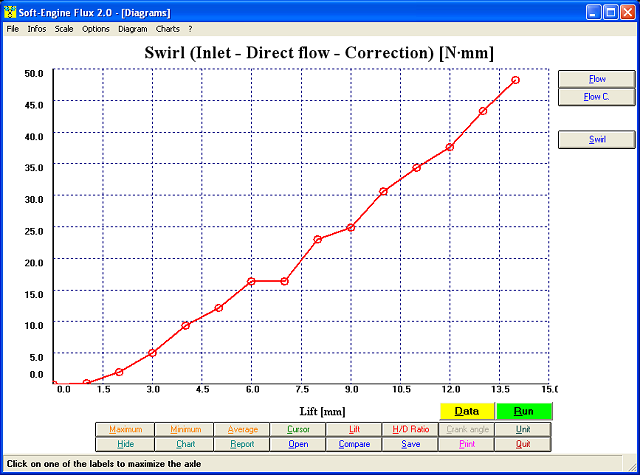

Maintenant le logiciel permet d'effectuer l'analyse des turbulences
avec la nouvelle essai "SWIRL",
pour culasses de moteurs diesels et turbodiesel!
|
