CAMS est un nouveau programme du Soft-Engine pour analyser, calculer et construire cames pour actionnement de soupapes pour moteurs à 4 temps. Le logiciel permet l'introduction de profils came ou levée soupape pour points, en donnant directement les coordonnées relevées par les outillages au contrôle; il est possible aussi projeter cames à profils polynômiaux et polydyne (polynômiaux + élasticité du système + amortissement). Le CAMS sert pour réaliser, analyser et vérifier une nouvelle came et de pouvoir en connaître la dynamique, ou pour analyser une déjà came existante en tous ses aspects, en important le soulèvement soupape dans le logiciel.

Le logiciel est renouvelé complètement dans son interface graphique, et il est très plus avancé de les versions anterierus.

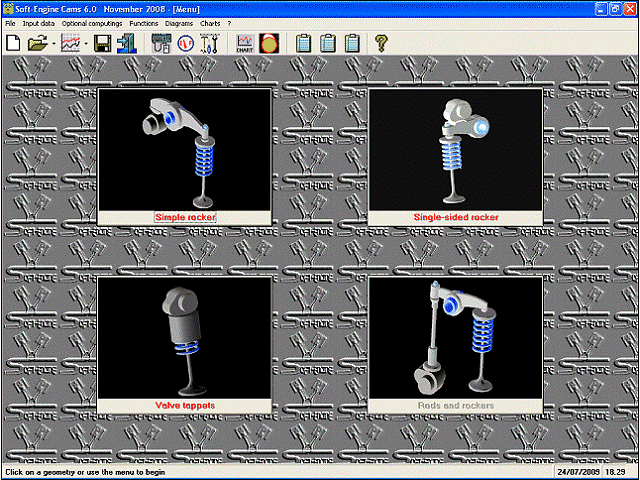

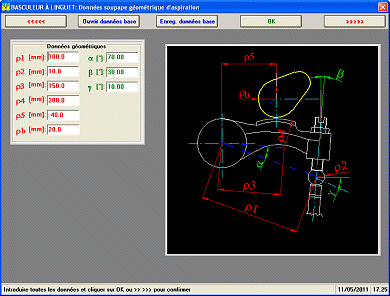

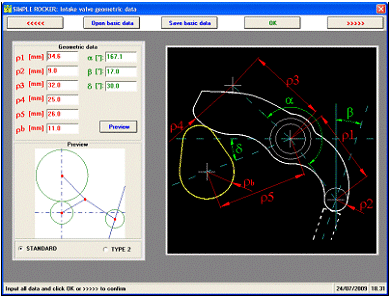

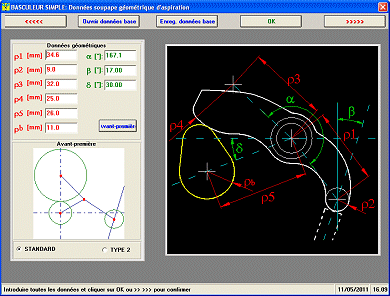

En effet beaucoup de fonctions ont été ajoutées ou améliorez, spécialement l'analyse des courbes de la section "graphiques". L'introduction données est plus simple, parce que, par exemple, les parts sont insérées directement dans un schéma du mécanisme du commande came. En outre il est possible choisir le type de commande came rapidement, en cliquant directement sur son image et en choisissant la méthode de calcul. Finalement, le CAMS est compatible avec les plus importants programmes de grapheur, par exemple Excel.

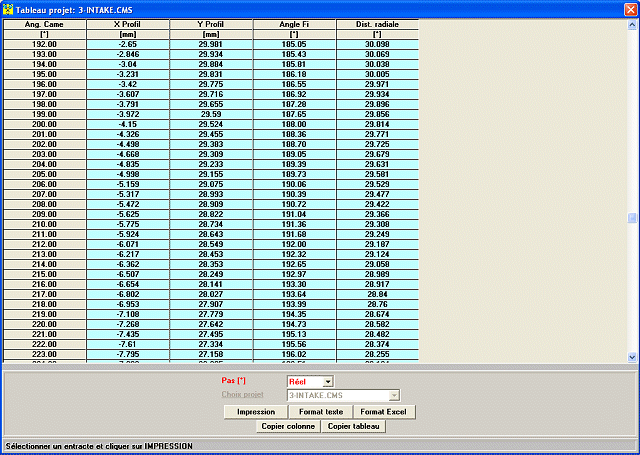

Le logiciel de la possibilité d'insérer le levée (soupape ou came), point par point avec un pas désiré de façon il est possible gérer la précision de calcul: à travers une fonction typique du "reverse engineering", les principales grandeurs peuvent être tirées par ces valeurs de levée (voir dessous) et, surtout, les valeurs du profil came et les coordonnées des centres de l'enveloppe de machines-outil (patin fraise finisseuse et meule). Spéciaux tableaux de données constructives donnent les valeurs du profil came et des enveloppes soit en coordonnés X-Y qu'en coordonnées polaires.

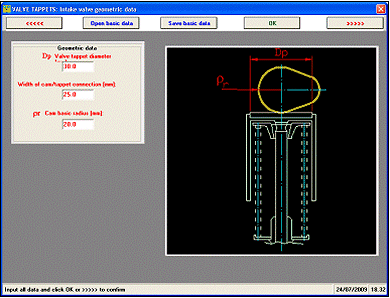

La fenêtre principale du CAMS

Ensuite une came d'aspiration ou échappement peut etre projetée "ex novo" avec modèles de calcul Polynomial ou Polydine, ou il est possible importer une came existante pour en étudier les performances. Les procédures d'importing sont compatibles avec le format Excel et texte.

À travers un formulaire additionnel, finalement il est possible d'acquérir le profile d'une came ou le levée d'une soupape directement à travers une machine spéciale fournie par le Soft-Engine dans un paquet spécial. Les données modérées seront transmises aux routines de calcul du logiciel directement pour calculer toutes les principales grandeurs.

Voilà les caractéristiques principales du logiciel:

DONNE D'ENTRÉE

Le logiciel demande si la came est d'aspiration ou échappement, et la méthode de calcul avec qui chaque géométrie sera projetée, qu'il peut être:

• Levée pour points:  les données de la levée soupape ou came sont insérées directement, importée ou modérée, du système d'acquisition, dans un tableau spécial, valeur pour valeur: le logiciel calcule les grandeurs principales cinématiques et dynamiques et le contour came avec enveloppes.

• Polynomial: dans ce cas la cinématique du système est calculée, et le logiciel calcule ensuite le levée, la vitesse et l'accélération de la came et de la soupape, il crée le profil de la came en outre et les enveloppes des machines-outil.

• Polydine: dans ce cas le logiciel calculée la cinématique et la dynamique de la came. Le logiciel calcule les forces, les moments et les sollicitations aussi en jeu dans le système, au-delà naturellement créer profil came et les enveloppes.

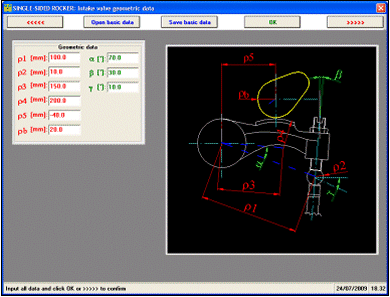

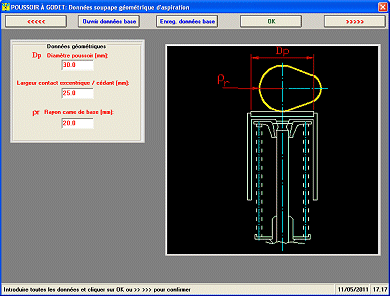

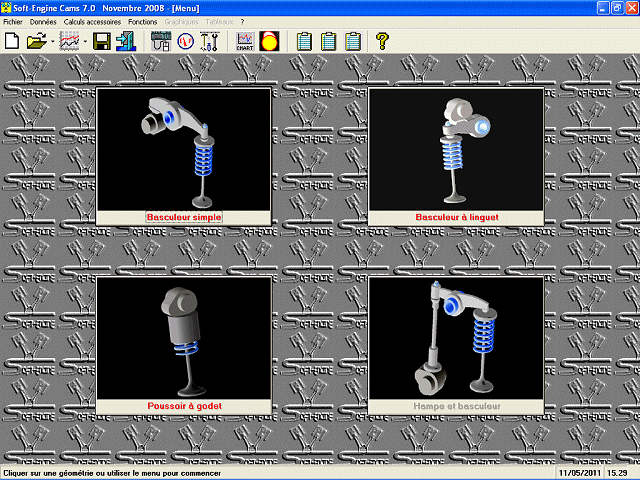

Les géométries possibles sont:

RÉSULTÉ

Les grandeurs qui fournit le logiciel en "output" sont, sous forme de graphiques et tableaux:

• levée soupape et came;

• vitesse soupape et came;

• accélération soupape et came;

• POUR BASCULEUR SIMPLE

  • Force de contact;

  • Angle de rotation;

  • Excentricité;

  • Pression hertzienne;

  • Vitesse de rampement;

  • Vitesse de rampement x P.Hz;

• POUR BASCULEUR À LINGUET

  • Force d'inertie;

  • Il force ressort;

• POUR POUSSOIR À GODET

  • Force d'inertie;

  • Force ressort;

  • Force normale;

  • Pression hertzienne;

  • Moment résistant.

Toutes les grandeurs principales sont en foction de:

• Angle total de manivelle (de 0° à 720°) il est le  référence plusieurs utilisée par les motoristes. Les points considérables (PMH, PMB, OA, FA, OE, FE) sont marquées.

• Angle de durée (de 0° à la durée de la soupape, en degrés manivelle);

• Angle came.

Autres calculs possibles sont:

CALCUL RESSORTS

Il est prévue le choix entre ressort unique et double pour soupapes.

Le logiciel demande, en tous les cas, l'introduction de quelques données d'entrée, typiquement:

• Longueur ressort libre

• Force à la meilleure compression

• Force au ressort prechargé

• Sollicitation, à la soupape fermé

• Sollicitation (du matériel de travail).

Le logiciel fournit comme résulté graphiques et tableaux de:

• Longueur ressort

• Force ressort

• Levée soupape

Le tout dans l'Écrasement du ressort.

Un tableau spécial reporte aucun données d'intérêt, quel la force et sollicitations au bloc du ressort, le facteur de Wahl, les harmonique d'excitation et très autre voit les images. Tel tableau est "query", de manière qui est possible insérer de nouveau les données d'entrée et observer la variation dans les résultats (option: "variations"). Voir le logiciel "SPRING"

CALCUL AREAS

Cette section calcule la zone balayée par le piston pendant le mouvement soupapes. Voilà les résultats:

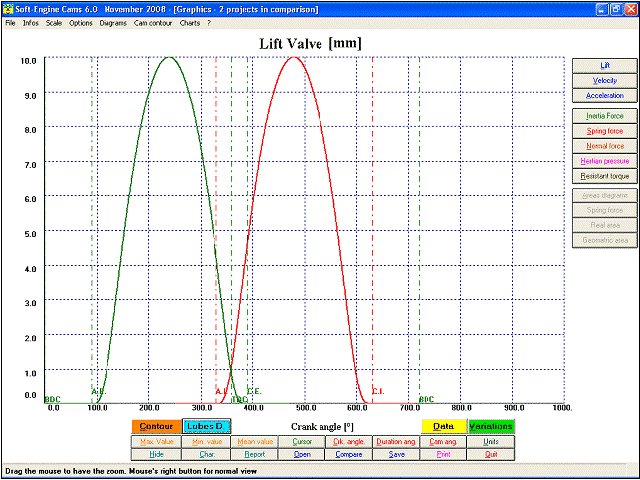

• Graphique de area réelle, géométrique et résultante, vs angle de manivelle,

• maximum area - area moyenne

• angle-area (angle x area moyenne),

• specific-angle-area (angle x area / cilindrée),

• time-area (temps de durée phase x area moyenne),

• specific time-area (time-area / cylindrée)

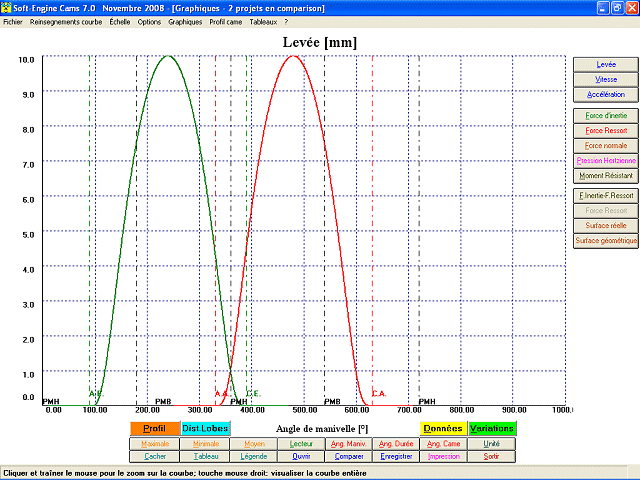

GRAPHIQUES, TABLEAUX ET AUTRES FONCTIONS

Pour chaque grandeur calculée il est possible d'avoir:

• Valeur maximale et minimale, lecture valeurs courbe point par point avec curseur

• Zoom dans la zone de l'intéressée graphique

• Gestion escaliers du graphique, avec complète gestion des couleurs du graphique

• Comparaison entre projets différents CAMS (maximum 6)

• Gestion archive, avec création de dossiers pour grouper les projets fait dans une même session

• Gestion file longs

• Tableaux comparatifs entre projets différents

• Preparation page de presse, avec gestion de quel notes imprimer, logo et zone graphique con gestion des dimensions

• Tableaux de toutes les grandeurs calculée

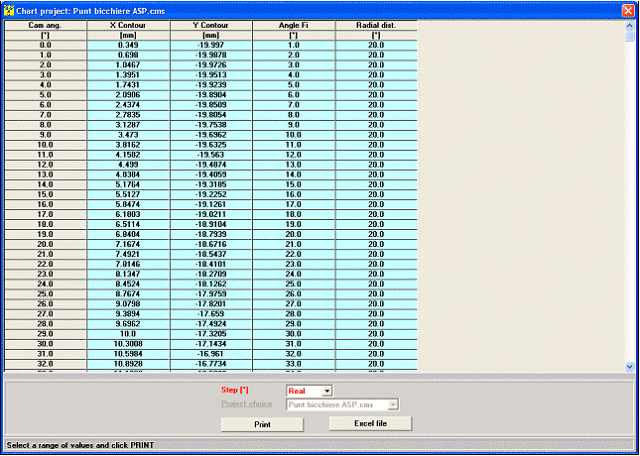

• Tableau des données constructives

Pour les tableaux, toutes les listes imprimées peuvent être exportées en modalité Excel, avec gestion du pas de visualisation. On peut choisir d'imprimer tout la tableau en outre, ou seulement quelques colonnes ou "range" de valeurs.

PROFILE CAME

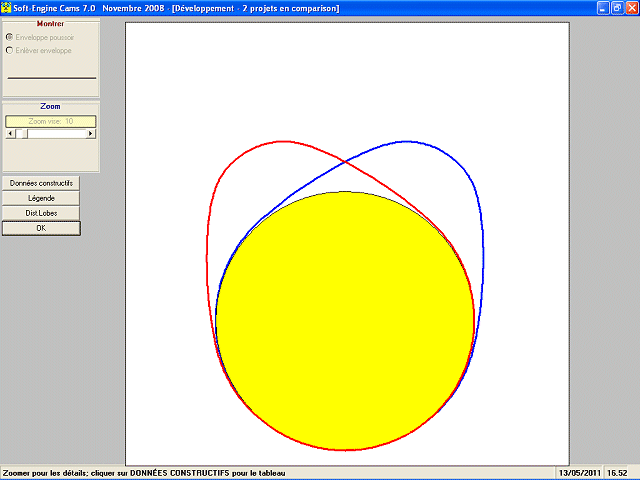

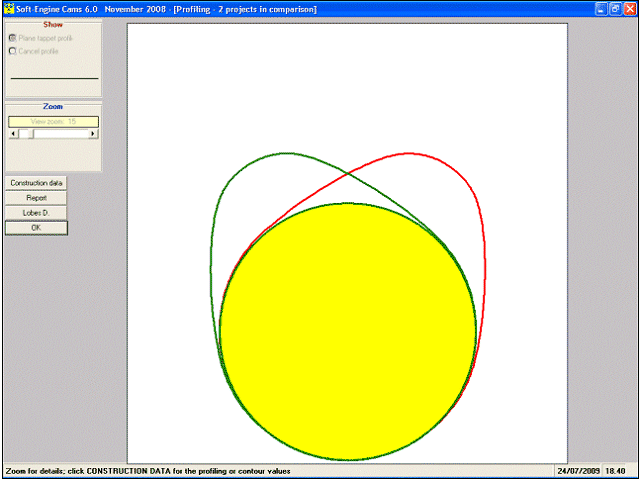

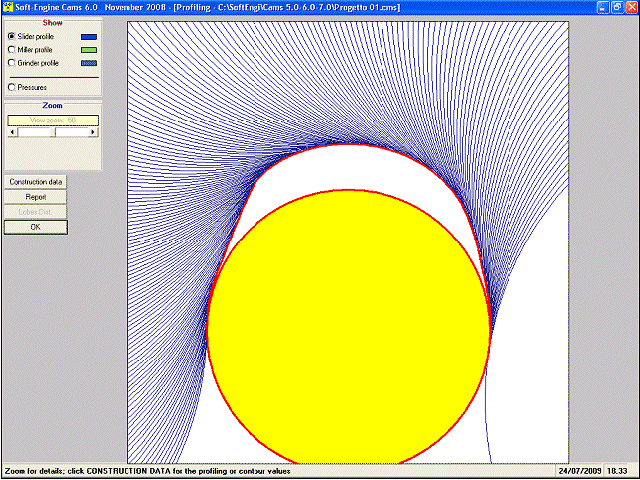

Le profile came est montrée ne l'illustration:

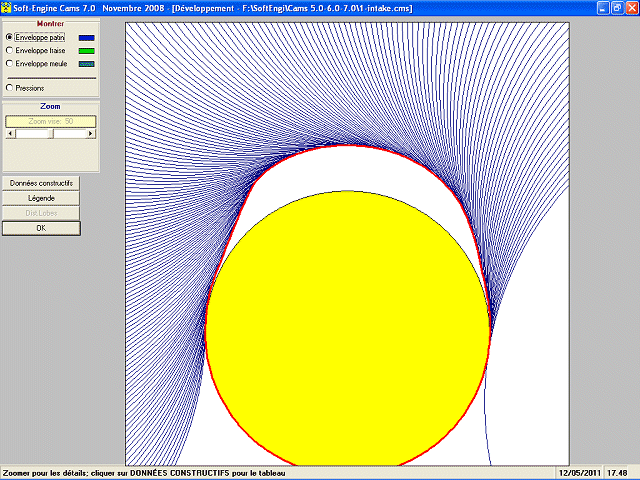

Il est possible zoomer le profil, étudier le pressions sur le profil, voir le tableau des données constructives et changer l'enveloppe de la machine-outil.

"PROFILING DEVICE": ACQUISITION LEVÉE SOUPAPE OU PROFILE DU CAME

Comme déployé sur, il est possible de mesurer un profil directement came ou una levée soupape à travers un dispositif, le "PROFILING DEVICE" qu'on peut assortir au paquet logiciel à demande. Le données acquis seront directement puis communiqués aux routines de calcul du logiciel.

GESTION "LOBE CENTERS"

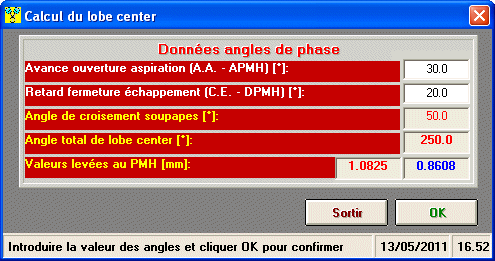

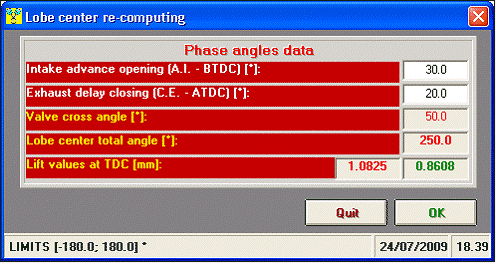

Avec la fonction "Lobe centers" il est possible de changer au goût l'angle de phase, (ouverture et fermeture), et regarder les valeurs du soulèvement au PMH, comme montré dans l'illustration.

"CAMS": gestion phases à travers la fonction "Lobe centers"...

... et son effet sur les cames

COMPATIBILITÉ

Tous les file provenants des vieilles versions du Cams sont compatibles avec le nouveau logiciel.

Le programme peut exporter les données en format "4TBASE" en outre, de cette manière une came projetée avec du "CAMS" peut être coup de tête directement en 4TBASE et insérée dans la simulation des moteurs 4T.

Le logiciel produit reports en outre en formé TEXTE, DOC et HTML. Tous les tableaux qui montrent résultats sont exportables en formé EXCEL, pendant que celles qui servent pour introduire données (par exemple introduction de l'accélération de rampe et du leveé soupape) a la possibilité d'importer / exporter la donnée en format txt.

La meilleure version du logiciel, Cams 7.0 exporte les données constructives en format ISO et DXF pour une communication directe avec les machines-outil.

Cette version est pour cames pour poussoir à godet, elles sont analysés avec les méthodes de calcul Polynomial, Polidyne et Levée pour points.  Ce logiciel servantes pour analyser et vérifier la propre came et de pouvoir en connaître la dinamique. Le grandeurs que le logiciel fournit en sortie sont:

• levée soupape;

• vitesse soupape;

• accélération soupape;

• force d'inertie soupape;

• force ressort;

• dessine came;

• Enveloppe came;

• Area soupapes;

• time-area soupape.

Il est possible avoir graphiques aussi de comparaison entre la soupape d'aspiration et de échappement  avec:

• diagramme distribution;

• croisement;

• area soupapes.

En outre ils sont disponibles tableaux imprimables  archives et données constructives de la came analysée.

Cette version comprend l'analyse et le calcul du profil came au commande type basculeur simple, basculeur à linguet et poussoir à godet, avec méthodes de calcul Polynomial, Polidyne et Levée pour points. Les données en sortie sont les recensés dans la présentation du logiciel, sauf les données constructives qui ne sont pas prévus dans cette version. En effet il s'agit d'une version "educational", particulièrement apte à instituts et universites techniques.

Idem à la version 5.0 avec en plus le tableau des données constructives.

Idem à la version 6.0 avec en plus l'exportation des données constructives en ISO et DXF, pour piloter les machines-outil.

Cette version est tres confortable et professionnelle parce qu'il vous fournit le profil qui se trouve (à moins de millesimi de millimètre), entre les variés (aussi 200000) plus près à la loi de levée desirée.
